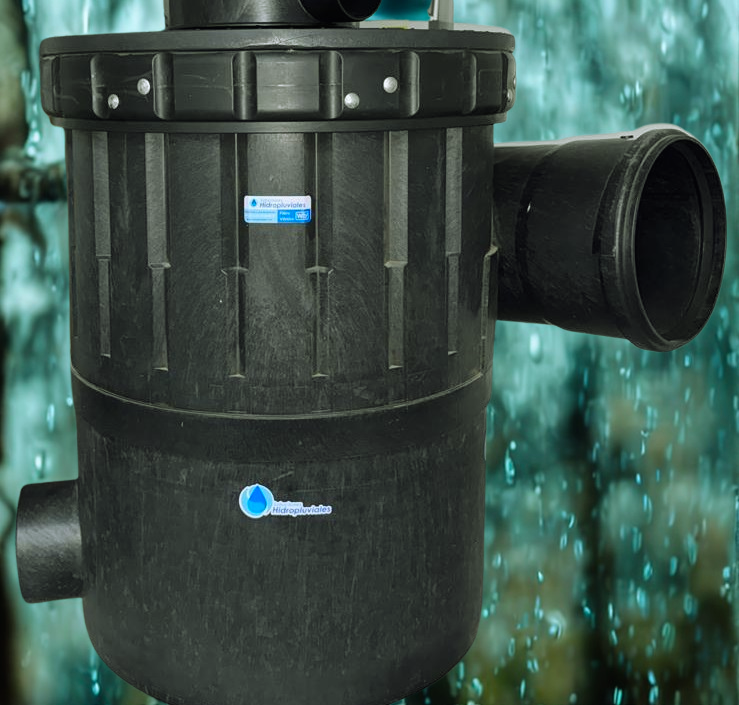

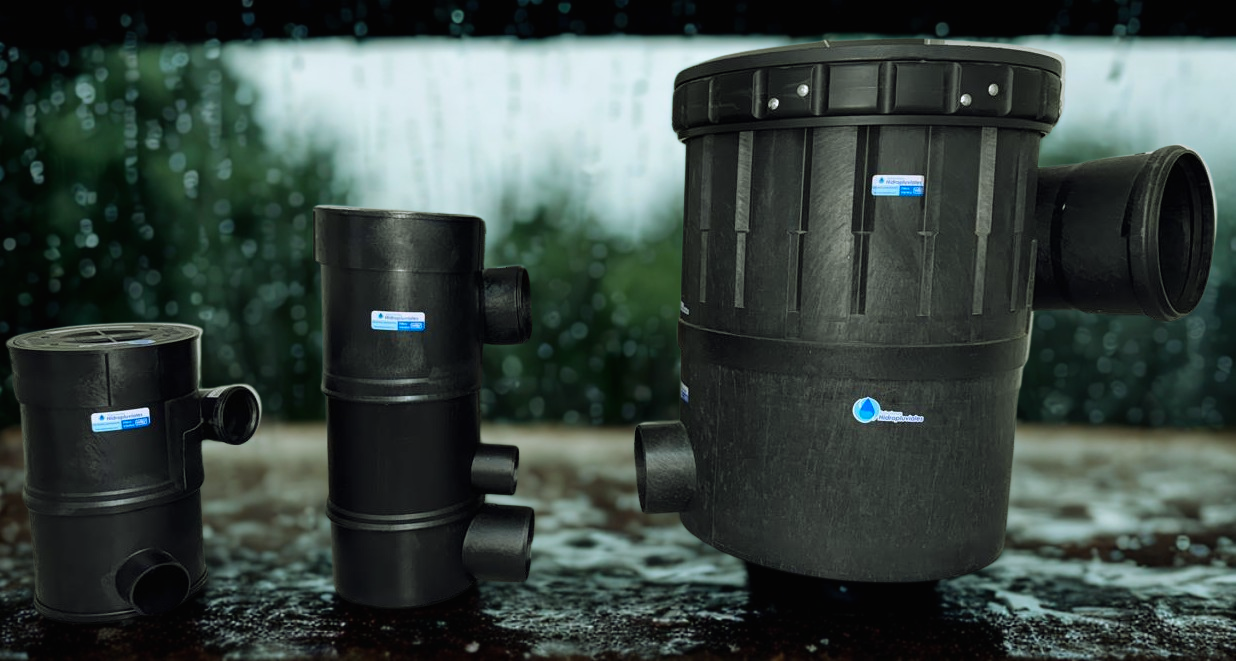

Separador Vórtice Wisy
El Separador Vórtice Wisy, se utiliza para garantizar que el agua de lluvia captada proveniente de techos va a tener una buena calidad antes de su reutilización. El equipo se coloca de manera vertical en el punto final del sistema de drenaje pluvial y trata el escurrimiento antes de su descarga en la cisterna de disposición. Los contaminantes removidos por el Wisy son conducidos hacia el sistema de drenaje municipal.
El Separador Wisy es idea para captar el agua de lluvia proveniente de techos. Es único con su diseño patentado que utiliza el principio de adhesión, donde el efecto del vórtice impulsa al agua de lluvia capturada para que se pegue a la superficie lisa interior del cuerpo cilíndrico del equipo. Este proceso permite el tratamiento pluvial y hace que el agua captada pase a través de la capa interna de malla filtrante, removiendo hojas, insectos y cualquier otra partícula de más de 0.28 mm. Los desechos filtrados se descargan directamente a través del centro del filtro o son lavados por la acción del agua que fluye teniendo un efecto auto limpiante y reduciendo el mantenimiento. Este diseño único evita la posibilidad de que se rompan hojas, etc.
El Wisy también oxigena el agua para mantener la calidad en su punto máximo e inhibe el crecimiento de bacterias anaeróbicas, que pueden hacer que el agua desarrolle malos olores.
Este proceso asegura una calidad adecuada para reutilizar el agua de lluvia captada, garantizando su máximo aprovechamiento.
Aplicaciones
- Captación de agua de lluvia de edificios, comercios y bodegas.
- Calidad del recurso pluvial al remover de sedimentos, basuras flotantes, grasas y aceites
- Limpieza del escurrimiento pluvial antes de su almacenamiento para garantizar la reutilización del agua de lluvia o su infiltración
- Tratamiento del agua de lluvia proveniente de techos para cumplir con los parámetros de la NOM-003-SEMARNAT-1997
- Permite la captación del agua de lluvia en nuevos proyectos o mejora de existentes, en industrias, desarrollos habitacionales, centros comerciales y áreas urbanas
- Ofrece créditos para desarrollos con certificación LEED®
- Al tratar el agua de lluvia permite garantizar la calidad de agua para su reutilización en usos no potables o si se agrega un sistema de potabilización al tren de tratamiento pluvial, se podrá aprovechar para todos los usos requeridos.
Ventajas
- Ideal para captar el agua de lluvia de techos entre los 200 -500 m²
- Garantiza su limpieza para permitir el aprovechamiento del agua pluvial en múltiples usos
- Solución pluvial que ofrece flexibilidad de instalación ya que se puede colocar bajo nivel del piso dentro de un registro o elevado por medio de un soporte metálico.
- Equipo de tratamiento muy eficiente para remover sedimentos, musgo, hojas, insectos, etc.
- Se auto-limpia gracias al efecto de adhesión y al diseño vertical de la malla de cribado. Mantenimiento mínimo.
- El flujo de agua de lluvia que pasa a través del Filtro Vórtice no topa con restricciones ni obstrucciones.
- Dispositivo muy eficiente para tratar el agua de lluvia, remueve el 90% de partículas mayores a 300 micras.
- Malla de cribado de acero inoxidable, de alta calidad y resistencia a la corrosión.
Ficha técnica
Manual de instalación
Descarga planos PDF
Para descargar planos en AutoCAD
El agua de lluvia captada ingresa por la entrada del Filtro Wisy que está diseñado para generar el vórtice alrededor de la superficie de la malla de cribado de acero inoxidable, asegurando la mayor limpieza. El escurrimiento pluvial pasa a través de las paredes de la malla vertical, removiendo los contaminantes y es conducido hacia la cisterna de disposición para asegurar la adecuada reutilización del agua de lluvia. Los sedimentos y partículas grandes, no pasan a través de la criba y se suspenden hacia el fondo del separador Wisy, de donde son descargados al drenaje por medio de la acción del agua que fluye por debajo de la superficie de la malla de cribado. Si llegan a quedar partículas adheridas a la malla, se suspenden o son lavadas por medio de la siguiente descarga de agua de lluvia que ingresa al equipo.
Por medio de este principio, el Separador Wisy trata del 90 -95% del agua de lluvia captada que ingresa. Además dentro del Separador Wisy no existen obstrucciones que puedan generar tapones hidráulicos o que permitan que se recolecten los contaminantes. Al tener una conexión de descarga directa al sistema de drenaje, permite que en caso de que se genere una tormenta pluvial que exceda la capacidad del equipo, el agua sea conducida hacia la descargada, evitando que se generen remansos.
COMPONENTES
El cuerpo del separador Wisy, la tapa y la extensión están hechos de polipropileno de alta resistencia.
-
- Tapa de inspección con orificios de ventilación

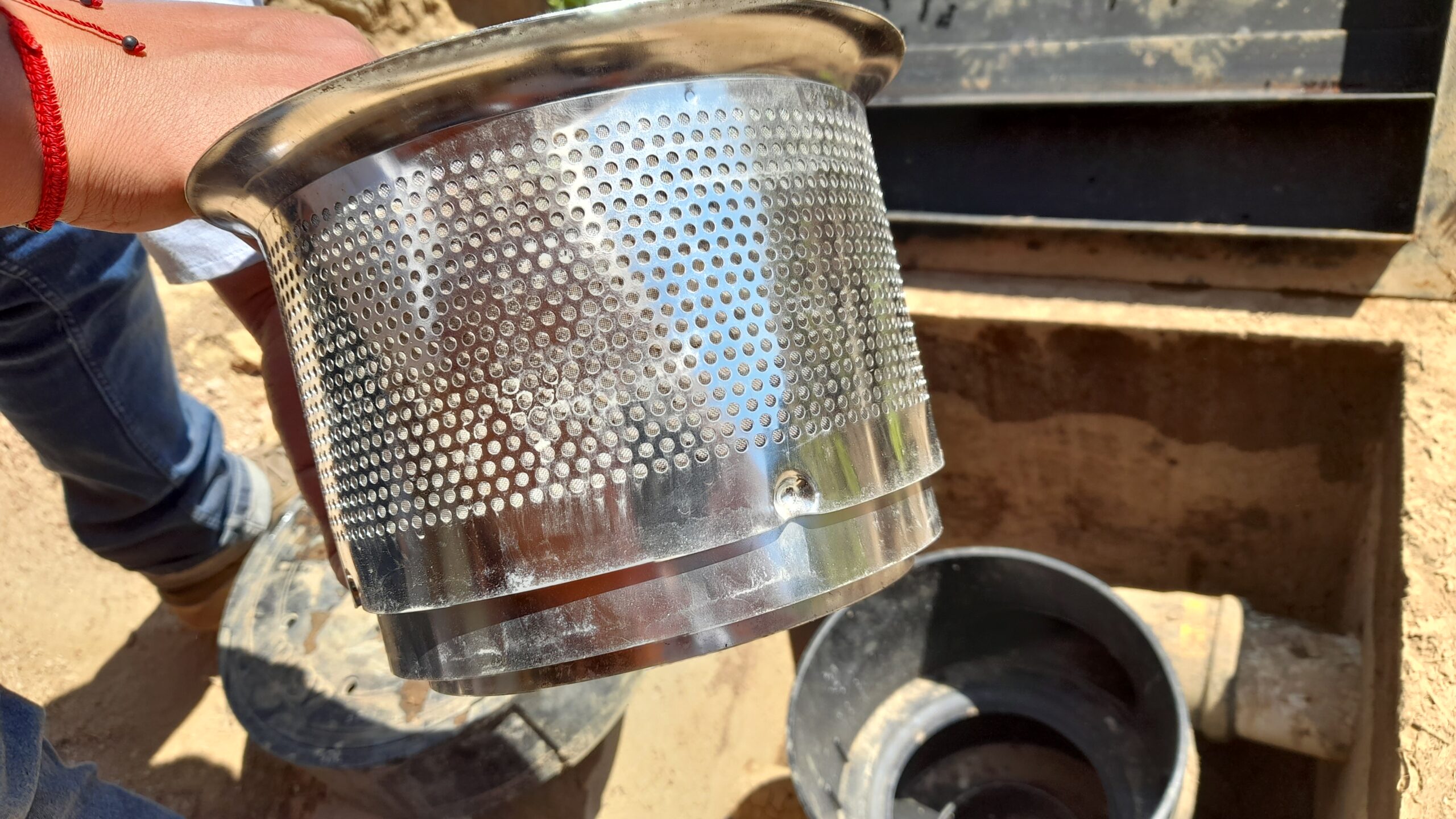

- Malla de cribado: de acero inoxidable para filtrado fino, tamaño de malla 0.28 mm.
- Entrada de agua al equipo
- Salida al tanque pluvial: Agua de lluvia filtrada
- Salida de agua sucia: Descarga de agua sucia al drenaje o jardín.
Para mayor información ver la guía técnica
Mega sistema de captación Xochimilco
Se instaló un mega tanque para captar el agua de lluvia en el Deportivo de Xochimilco, el cual tiene la capacidad para almacenar hasta 700 mil litros de lluvia (¡700 tinacos!). Para garantizar la calidad del recurso pluvial antes del tanque se colocaron Filtros Vórtice Wisy, que se encargaran de remover la principal carga contaminante. El agua capturada tendrá calidad para su aprovechamiento en usos no potables.
ESPACIO VITAL
Imagina un espacio donde el agua fluye en abundancia, en donde se forman manantiales, crece la vegetación y se ensambla con la fauna. Un Espacio regenerativo, en donde agua, aire y suelo se integran de manera armónica. De esta idea nació Espacio Vital, con un enfoque...
Captación edificios públicos- Casas de la cultura SCJN
La Suprema Corte de Justicia de la Nación SCJN lleva más de 4 años instalando sistema de captación de agua de lluvia en sus casas de la cultura en diferentes estados, aprovechado el agua para los servicios de las instalaciones como: sanitarios, lavabos y limpieza....
1. Preparación del sitio
El Filtro Vórtice Wisy permite flexibilidad en la instalación, puede ir bajo tierra en un registro, a nivel de suelo o también se puede instalar expuesto y suspendido por soporte de pared.
2. Sugerencias generales de instalación
Antes de conectar el filtro con tuberías ya existentes, asegúrese de que exista suficiente espacio para instalar el tubo de entrada de agua al equipo a una distancia vertical:
- Wisy-150: distancia de 50.5 cm a partir de la conexión del drenaje
- Wisy -100: distancia de 27 cm a partir de la conexión del drenaje.
La distancia vertical entre el tubo de entrada y la conexión al tanque pluvial deberá ser de:
- 34 cm en el caso del Wisy-150
- 21 cm en el caso del WFF-100.
En el caso de una instalación completamente nueva, será necesario calcular las profundidades de instalación requeridas para los tubos de entrada y salida. Ese cálculo deberá incluir una ‘longitud de asentamiento’ de por lo menos 50 cm antes de la entrada del agua al equipo.
El diámetro nominal del tubo de drenaje no deberá ser menor al diámetro nominal del tubo de entrada de agua al equipo con el fin de evitar cualquier obstáculo a la sección del Wisy.
3. Instalación enterrada
Una vez realizada la excavación de acuerdo con las dimensiones requeridas para el proyecto, coloque el Wisy en una posición completamente vertical (utilice un nivel de burbuja). Deberá asegurar las conexiones a los tubos, podrá girar la entrada del agua de lluvia hasta que esta quede en la posición requerida.
Para realizar las conexiones de tubería se deberá tener en cuenta:
- Las bajadas pluviales deben concentrarse en una sola tubería de máximo 150 mm.
- Se requiere que el sistema de drenaje pluvial y sanitario se encuentren cercanos para realizar las conexiones.
- La descarga de los sedimentos y basuras podría conectarse al drenaje o a una parte ajardinada donde no se afecte al inmueble. El drenaje sanitario debe estar al menos 50 cm por debajo del drenaje pluvial.
- El tanque pluvial debe tener la capacidad para recibir la descarga en flujo libre. Deberá contar con un sistema de rebose para evitar que este se sature en una tormenta extraordinaria.
En caso de ser necesario, podrá instalarse una extensión prefabricada de modo que el orificio de inspección quede al ras del suelo.
En caso de que se instale debajo de una vialidad, para asegurarse de que el Wisy pueda soportar el peso de vehículos de hasta 30 toneladas (de conformidad con la norma DIN 1072/SLW30) se requiere una losa de concreto o una capa de subsuelo debidamente compactada.
También se podrá instalar el equipo semi enterrado a nivel del suelo, lo cual permite descargar a una cisterna bajo el nivel de piso y ocupando el máximo volumen.
4.- Instalación expuesta y suspendida por medio soporte
Los sistemas de conducción de aguas pluviales que actualmente se utilizan en la construcción, son por techo y depositadas en el tanque tormenta ubicados generalmente en los sótanos. Por eso en algunos casos sobre todo si se trata de edificios o bodegas conviene colocar el equipo Wisy suspendido.
El equipo Wisy deberá instalarse en una posición completamente vertical y estable. Por ello, se recomienda ampliamente montar el Wisy utilizando el soporte de pared original. Si desea utilizar otros medios para fijar el Wisy, asegúrese de colocar abrazaderas alrededor del equipo. Esas abrazaderas no deberán apretarse excesivamente y tampoco deberán someter el equipo a presión de deformación. Es indispensable cuidar la separación entre el equipo y el techo para poder realizar mantenimientos.
En estos casos es indispensable tener en cuenta el gesto de entrada máximo del agua de lluvia para:
- El Wisy-150 no deberá ser mayor de 12.8 l/s
- El Wisy-100 no deberá ser mayor de 4.2 l/s.
Se deberá conectar la salida del agua sucia del Wisy a un sistema de alcantarillado pluvial o sanitario. El equipo siempre deberá instalarse por encima del nivel máximo de operación del alcantarillado pluvial.
El tubo que se encuentra antes de la entrada del agua al equipo (que corresponde a la “longitud de asentamiento” que permite regular el agua entrante) deberá tener una longitud mínima de 0.5 m. El diámetro nominal y la pendiente de este tubo deberán coincidir con el diámetro nominal y la pendiente de la entrada de agua al equipo.
Todas las conexiones de tubería del equipo Wisy deberán hacerse de modo que queden herméticas. Como el flujo del agua de lluvia entrante puede someter a las conexiones a impulsos de esfuerzo mecánico, será necesario fijar las conexiones de los tubos para evitar que estos se muevan (por ejemplo, por medio de abrazaderas).
Si la salida del agua sucia del Wisy se conecta a un pozo de absorción, el equipo siempre deberá instalarse por encima del nivel máximo del agua dentro del pozo de absorción.
ADVERTENCIA: El Wisy no es un sistema sellado. En caso de presentarse una precipitación demasiado intensa, un defecto en los tubos de drenaje, un bloqueo en el sistema de drenaje, etc., es posible que el agua se eleve dentro del equipo y escape a través del orificio de inspección del mismo. WISY no asume responsabilidad alguna por cualquier daño derivado de lo anterior.
NOTA: Dependiendo del tamaño de la superficie de captación y de las condiciones específicas de las instalaciones del sitio, en caso de presentarse precipitaciones pluviales demasiado intensas el exceso de volumen de lluvia puede elevar el nivel del agua dentro del equipo, golpeando la tapa de inspección y descargarse a través de esta.
En caso de presentarse este problema, se recomienda ampliamente aumentar la altura de la tapa por medio de la instalación de una extensión Wisy y sellarla herméticamente. En caso de no existir suficiente espacio por encima del equipo, deberán sellarse los orificios de ventilación de la tapa y esta deberá fijarse en su lugar con un sello hermético.
Especificaciones instalación Wisy-150
Manual de instalación

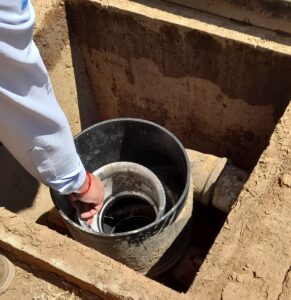

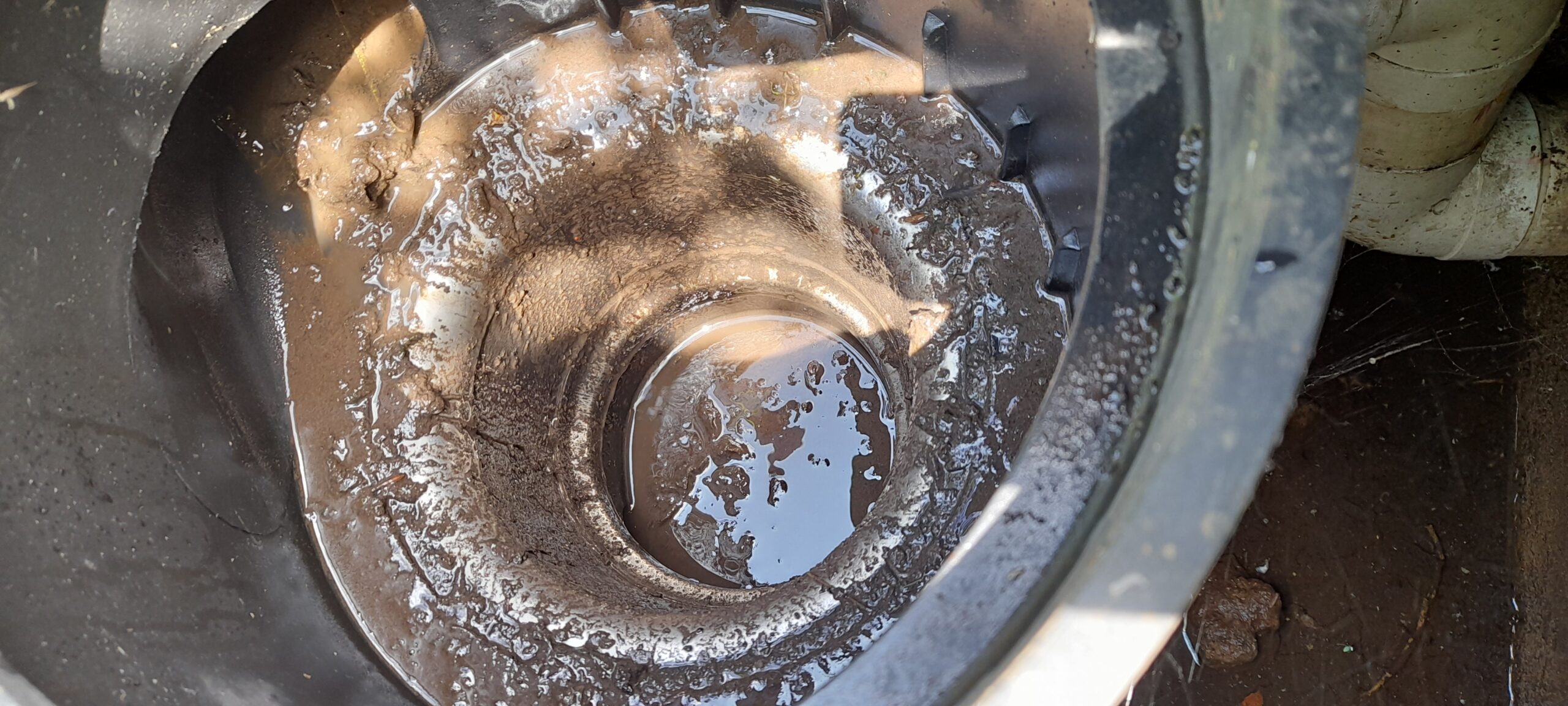

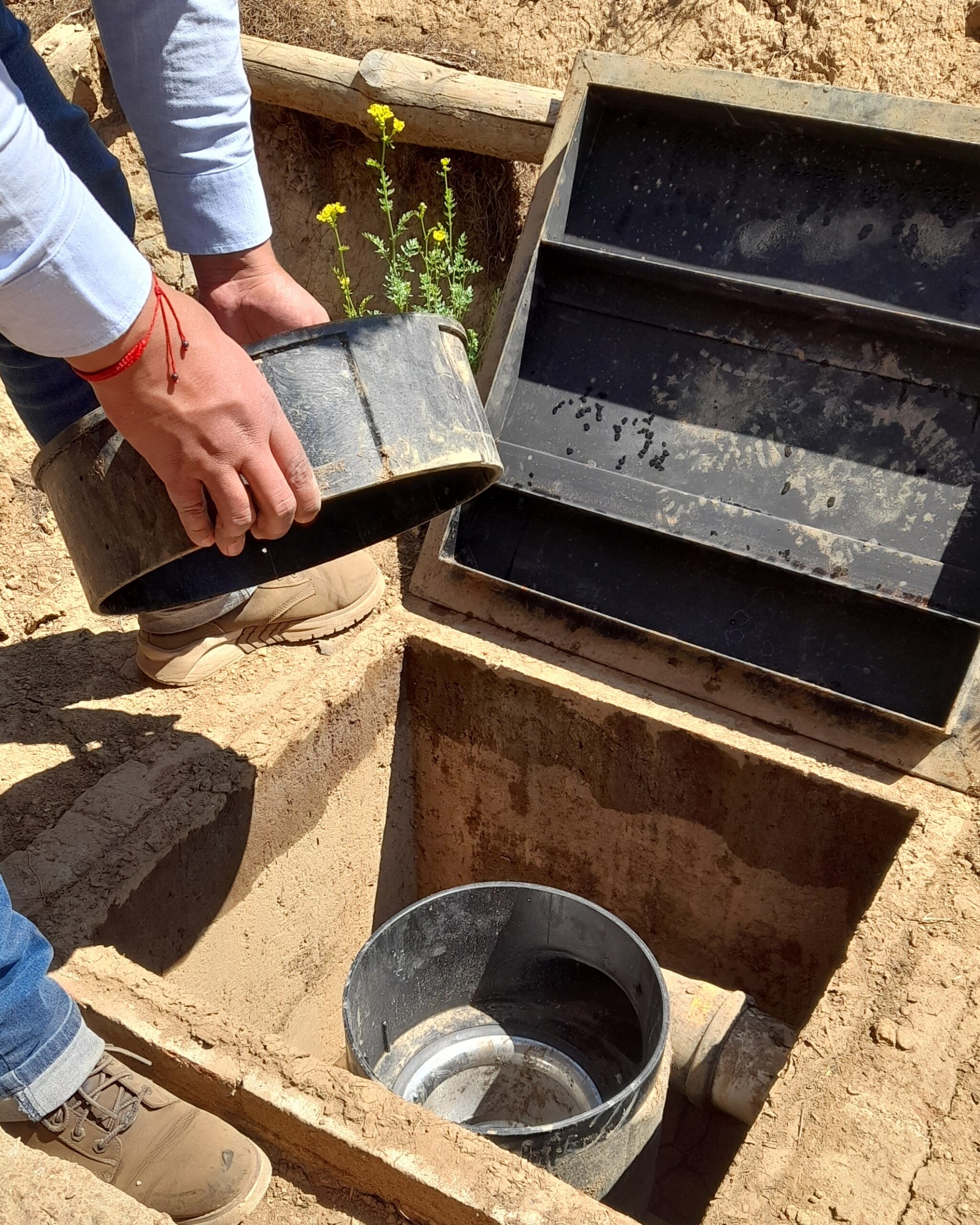

Para realizar el mantenimiento se recomienda inspeccionar la malla de acero inoxidable cada seis meses para asegurarse que no exista nada adherido que obstruya el flujo natural del agua. En caso de que la malla requiera limpieza, esta se puede retirar manualmente por medio del asa para limpiarla utilizando un cepillo y agua a presión. Si no se lleva a cabo este mantenimiento, la eficiencia del equipo podrá reducir notablemente y la malla filtrante probablemente va a requerir remplazo.
