Drenajes Sifónicos®
Son válvulas de activación automática que se utilizan para regular el flujo del agua de lluvia. Detienen y regulan la salida de agua, por eficiencia que pueden reducir hasta un 30% los volúmenes de almacenamiento y capturan la basura flotante. Igualmente ayudan a prevenir inundaciones al controlar la caída de agua, y evitan la erosión y el desbordamiento de los ríos.
Los Drenajes Sifónicos contienen los elementos básicos de cualquier sistema de drenaje pluvial como son: el cuerpo de drenaje, anillo intermitente, domo colador y piezas de cierre. Sin embargo, lo que hace distintos es su deflector de aire, creado y probado para prevenir que el aire entre en la tubería del sistema en los flujos pico, lo que hace que el flujo sea inducido por una acción natural hidráulica de sifón.
A diferencia de los drenajes de techo tradicionales, los Drenajes Sifónicos, no están diseñados con un diámetro grande o con un recipiente colector profundo, ya que operan a través de una presión subatmosférica generada en la parte inferior del deflector y la salida. La profundidad del agua que se mantenga en el techo dependerá únicamente del valor de resistencia del conjunto del drenaje mientras que este opere bajo condiciones sifónicas. Cualquier efecto de vertedero en el cuerpo del drenaje se reduce en intensidad, y el flujo es determinado por el efecto hidráulico inercial simple del flujo de una presión alta (la presión atmosférica en la superficie del techo) a una presión baja (la presión al interior del sistema de tuberías).
A diferencia de un sistema de drenaje de techo tradición, el sistema de Drenajes Sifónicos, está diseñado para operar con la tubería completamente llena de agua durante una tormenta. El sistema incluye varios drenajes conectados a un colector horizontal que va a dar a un punto conveniente en el que se efectúa una transición a un tubo vertical que, al llegar al nivel del suelo, está conectado por medio de tuberías a un registro con ventilación o una cámara de inspección en donde el agua es descargada, por medio de la presión atmosférica, a baja velocidad al interior del sistema de manejo de aguas pluviales.
Aplicaciones
- Amplias superficies techadas, como aquellas que se encuentran en fábricas, bodegas, aeropuertos, centros de convención, estadios, centros comerciales etc
- Opción económicamente viable en proyectos de captura y aprovechamiento de agua pluvial
- La versatilidad del sistema, permite que sea instalado con tuberías de diferentes materiales, como PVC, Acero, Hierro Dúctil, etc.
Ventajas
- Ahorro significativo en cuanto a tiempo y dinero, ya que se requieren diámetros menores
- Reducción de mano de obra e instalaciones bajo losa, instalación sin pendientes y menos bajantes verticales.
- Flexibilidad en la ubicación de la descarga.
- Mayores velocidades de flujo.
Descargar Guía técnica

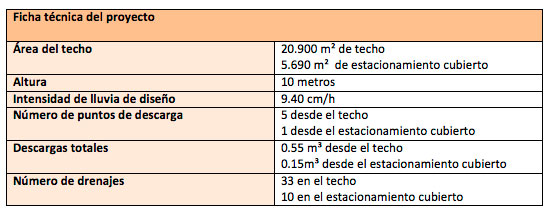

Ficha técnica
Descarga planos DWG
Para descargar planos en AutoCAD
Los sistemas de Drenaje Sifónico inducen el flujo requerido creando una ruta continua de diámetro completo para el paso del agua, haciendo que la inclinación no resulte necesaria. El flujo de diámetro completo en un sistema de drenaje sifónico de techo se obtiene a través de una acción hidráulica natural, y no es producido por algún tipo de parte móvil, accesorio especial o control en la red de tuberías. Tampoco requiere servicios tales como electricidad, aire comprimido, vacío, etc.
Los sistemas de Drenaje Sifónico inducen el flujo requerido creando una ruta continua de diámetro completo para el paso del agua, haciendo que la inclinación no resulte necesaria. El flujo de diámetro completo en un sistema de drenaje sifónico de techo se obtiene a través de una acción hidráulica natural, y no es producido por algún tipo de parte móvil, accesorio especial o control en la red de tuberías. Tampoco requiere servicios tales como electricidad, aire comprimido, vacío, etc.
Para mayor información ver Guía técnica
Proyecto de remodelación en planta en Villahermosa
Proyecto desarrollado en una planta en Villahermosa para el mejoramiento del sistema de conducción pluvial de techos por medio de Drenajes Sifónicos. Se aumentó la capacidad de descarga del canalón pasando de 40 mm/hr a 120mm/hr. Soluciones Hidropluviales generó la ingeniería de detalle, se encargó de coordinar la entrega y surtido de material, y realizó las obras de instalación del sistema sifónico. El proyecto se realizó en dos etapas, la primera abarcó una zona de 110 m lineales de canalón y la segunda etapa abarcó una zona de 80 m lineales canalón.
Proceso de acción sifónica
1.Patrón de flujo
Ocurre en eventos de precipitación que se ubican muy por debajo de la capacidad del sistema para activar el efecto sifón (lluvias ligeras)
2.Patrón de flujo
Ocurre normalmente en las transiciones de incrementos de diámetro en la conducción. Un salto hidráulico se presenta en el flujo al pasar de un régimen súper-crítico a sub-crítico. En este punto se presentan incrementos repentinos en la velocidad, acompañados de disminución de presión
3. Patrón de flujo
Eventualmente los picos de los saltos hidráulicos contactan la corona del tubo, propagándose desde aguas abajo, haciendo prominente el patrón de flujo 3. Al incrementarse la intensidad de la precipitación o al acercarse el tiempo de concentración, la tubería se va llenando más de agua y menos aire.
4. Patrón de Flujo
Las altas velocidades del agua capturan el aire remanente formando un patrón de flujo mezclado con pequeñas burbujas
5.- Patrón de Flujo
La condición de burbujas gradualmente desaparece hasta que todo el aire es purgado en el punto de descarga, alcanzado así el patrón de flujo a tubo lleno
