Con el desarrollo urbano se le ha dado prioridad a la construcción de infraestructura impermeables. Los edificios, calles y estacionamientos impiden que el agua sea absorbida por la tierra y esta es expulsada por medio de infraestructuras de drenaje que en muchos casos combinan la lluvia con las aguas negras.
Durante un evento de lluvia por lo general se descarga una gran cantidad de agua en poco tiempo, situación que ha provocado que la mayoría de las construcciones se diseñen para desalojar el líquido los más rápido posible por medio de complejos sistemas de tuberías y canales.
Sin embargo, el desarrollo urbano ha sobrepasado la capacidad la infraestructura de drenaje construida que en muchas ocasiones es insuficiente y los caudales de lluvia al final se terminan acumulando en los puntos más bajos, con lo cual se generan inundaciones.

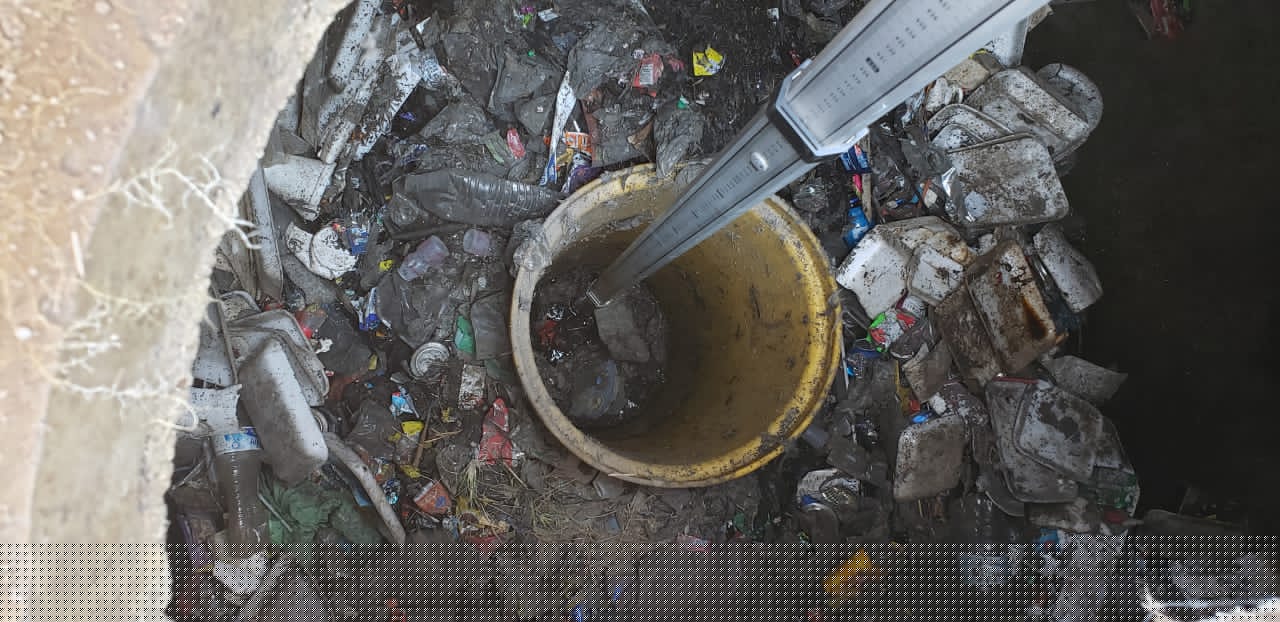

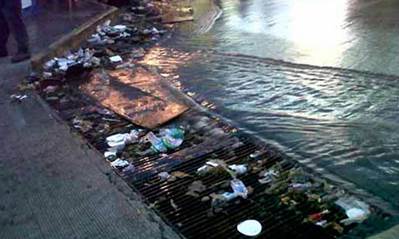

A esta situación también se suma la acumulación de basura, sedimentos y aceites que arrastra el agua de lluvia y que también terminan llegando y tapando los sistemas de drenajes.
Cuando residuos sólidos y sedimentos ingresan al sistema pluvial, se genera:
- Disminución severa de la capacidad hidráulica en rejillas y bocas de tormenta.
- Pérdida de volumen útil en tanques de tormenta/regulación por azolve y acumulación de basura.
- Reducción de la capacidad de infiltración y colmatación prematura de los pozos de absorción.
- Incremento de costos de operación, mantenimiento correctivo y riesgos operativos y reputacionales para desarrolladores, industrias y autoridades.
Esta necesidad urbana ha llevado a que la gestión del agua de lluvia se convierta en una necesidad que crece en las ciudades y que ofrece una doble solución: mitigar las inundaciones y por otro lado, permitir que la lluvia se vuelva a infiltrar en el suelo para recargar las reservas subterráneas.
Para eso existen diversas técnicas para manejar y aprovechar el agua de lluvia en el sitio que van desde:
La captación y aprovechamiento del agua de lluvia, lo que permite limpiar y almacenar buena parte del volumen precipitado sobre todo en cubiertas.
La infiltración de los escurrimientos de calles y pisos por medio de pozos de infiltración o tanques. Permite que el agua de lluvia vaya al subsuelo y recargue los acuíferos.

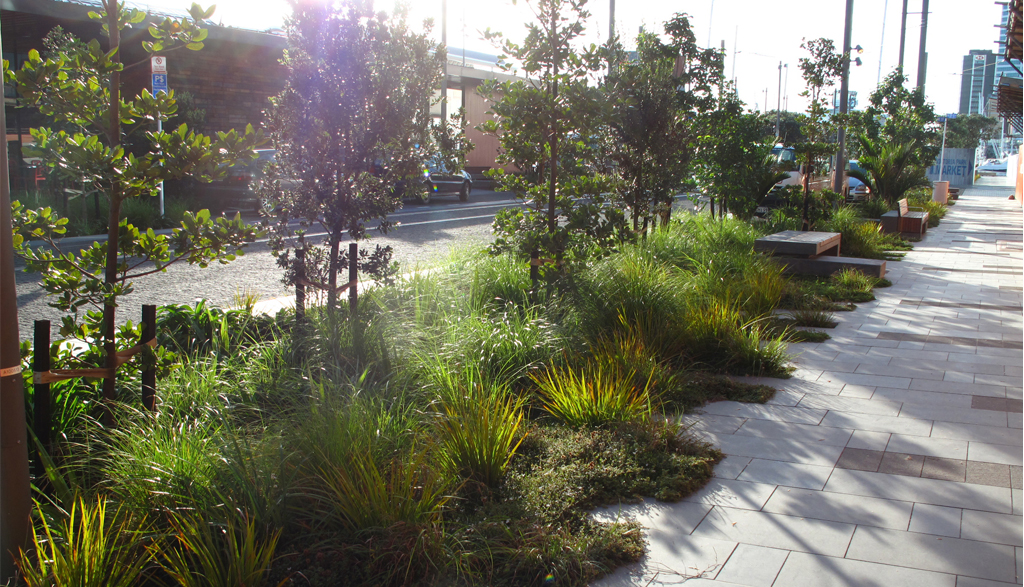

La aplicación de bio-retenciones como jardines o camellones de lluvia y parques infiltrantes, con los cuales se diseñan los suelos y la vegetación para recibir y absorber el agua.
Esta estrategia permitirá controlar los escurrimientos pluviales en sitio para mitigar inundaciones, reducir la saturación de los drenajes y prevenir afectaciones por contaminación.
En Soluciones Hidropluviales, hemos calculado que, en los proyectos que hemos realizado, recuperamos aproximadamente 595,596,000 m³ al año. El equivalente a 176 Albercas olímpicas de agua de lluvia captada y aproximadamente el agua necesaria para 10,879 personas al año.
CEDIS TEXCOCO
Centro de distribución ubicado en Texcoco, Estado de México, optó por aplicar soluciones para gestionar el agua de lluvia que recibe en sus cubiertas y reducir las descargas al drenaje municipal.
Para lograr este propósito se propuso una combinación de sistemas de infiltración, retención y captación pluvial. Con lo cual, se redujo considerablemente el gasto de salida de la descarga principal.
Se determinó que con la combinación de los sistemas de infiltración, retención y captación pluvial se logra amortiguar un volumen pluvial de 1,410 m³ y una reducción en el flujo de 1,086 l/s. Lo que representa que gran parte del agua de lluvia generada en un evento de lluvia, permanecerá en el terreno y será infiltrado en vez de ser descargado hacia el drenaje.
Ver mas

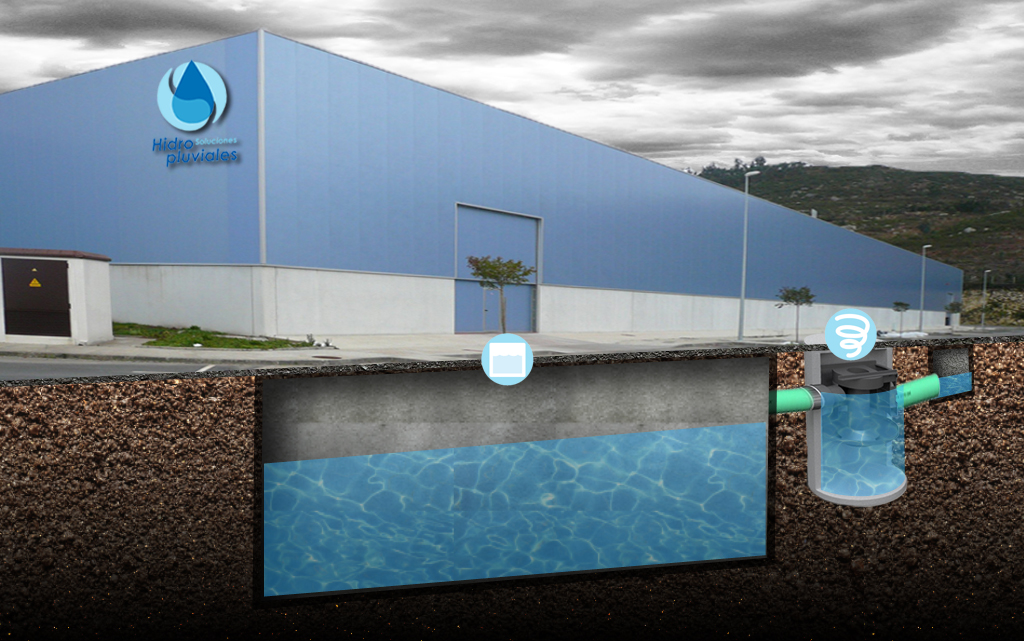

El sistema propuesto:
1.Tratamiento primario 3x Downstream Defender®
- Tanques Modular Aquacell®: tanque 1: 273 m³ y el tanque 2: 293 m³
- Cárcamo de bombeo
- Sistema de Bombeo de 9 lps
- Up-flo Filter® de 6 Módulos
- Pozo de infiltración a 35m de profundidad y una tasa total de infiltración de 96 m³ /día.
La tasa de infiltración depende de las condiciones de absorción del terreno.

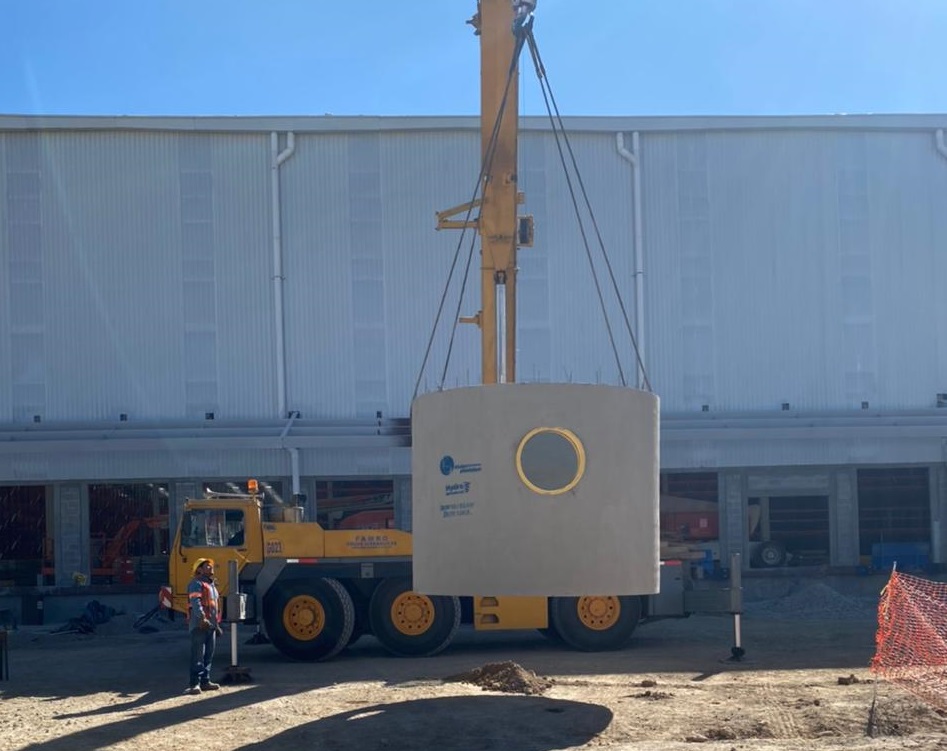

Centro de distribución de alimentos
Diseñar alternativas de solución para mitigar los eventos de encharcamientos presentados en la temporada de lluvias que afectan de forma grave la operación normal del CEDIS Metropolitano

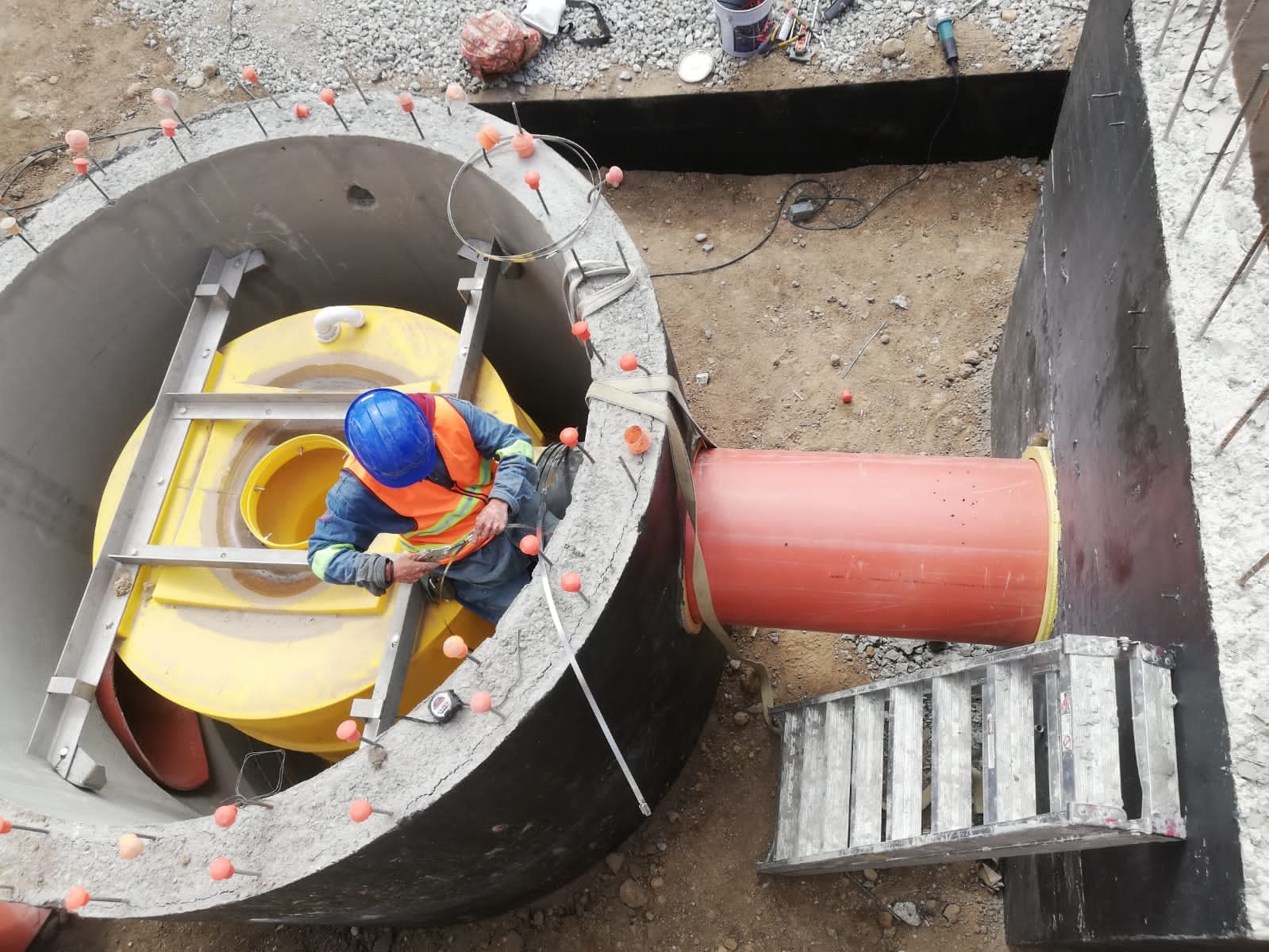

Se instaló un Downstream Defender de 6 pies para tratar los escurrimientos pluviales de patios y vialidad, proveniente un área de cubiertas y vialidades de 23, 565 m². Este equipo tiene la capacidad para retirar sedimentos, aceites y basuras flotantes, antes de un cárcamo de bombeo.
De esta forma se asegura la remoción de contaminantes para una descarga limpia del agua pluvial del predio y así, asegurar que la infraestructura exterior no va a tener problemas de saturación.
Proyectos de sector público

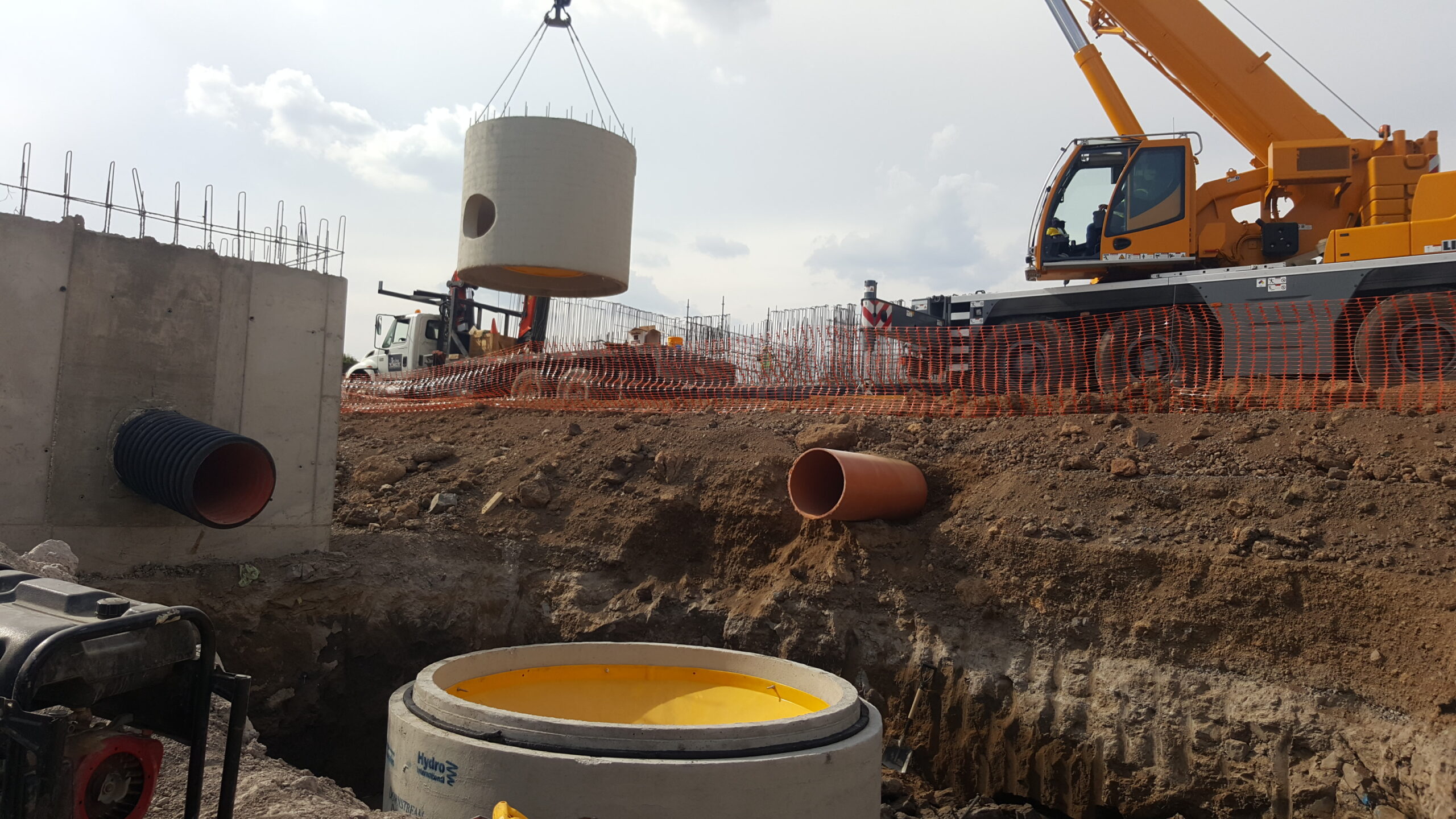

Talleres Tren interurbano Toluca – Ciudad de México, SCT
Desde el proyecto de diseño se propusieron los separadores Downstream Defender® para tratar el agua de lluvia proveniente de las cubiertas de los talleres que tienen un área de 57,600 m². Se propusieron 4 dispositivos, cada uno con la capacidad de tratar un gasto máximo de 425 lps. Después de pasar por los equipos de tratamiento, el agua es almacenada en una cisterna de concreto construida en sitio de 2,000 m³.
El agua pluvial recuperada se utiliza para los usos señalados en la NOM-003-SEMARNAT-1997: limpieza de superficies, vehículos y maquinaria; así como escusados y riego.

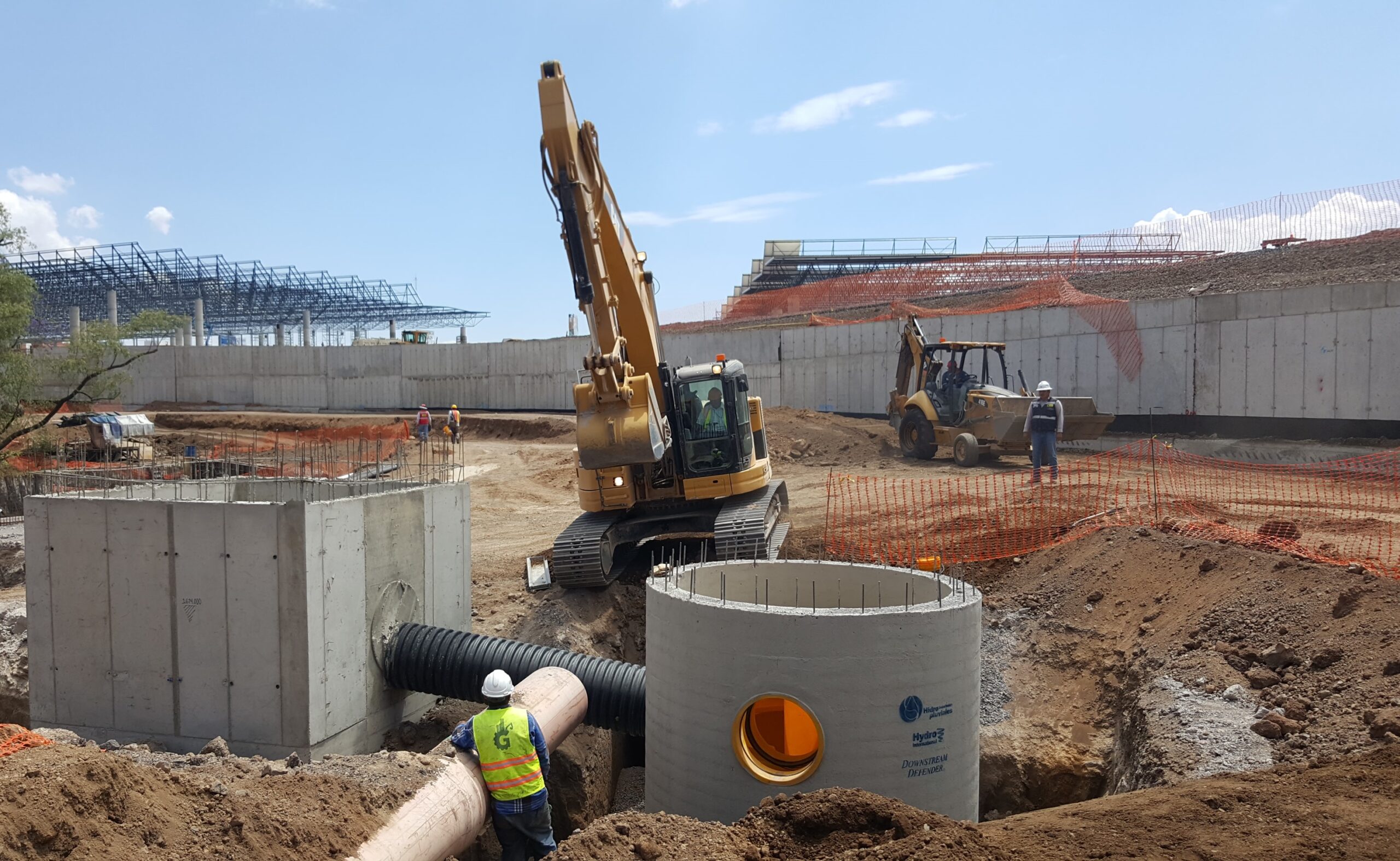

Tren de Guadalajara, SCT.
Se instalaron dos Separadores Vórtice Plus Downstream Defender® de 8 pies, para tratar los escurrimientos provenientes de techos y patios de los talleres de las instalaciones del tren de Guadalajara. El agua de lluvia captada se almacenó y se aprovecha para limpiar maquinaria, así como zonas comunes.

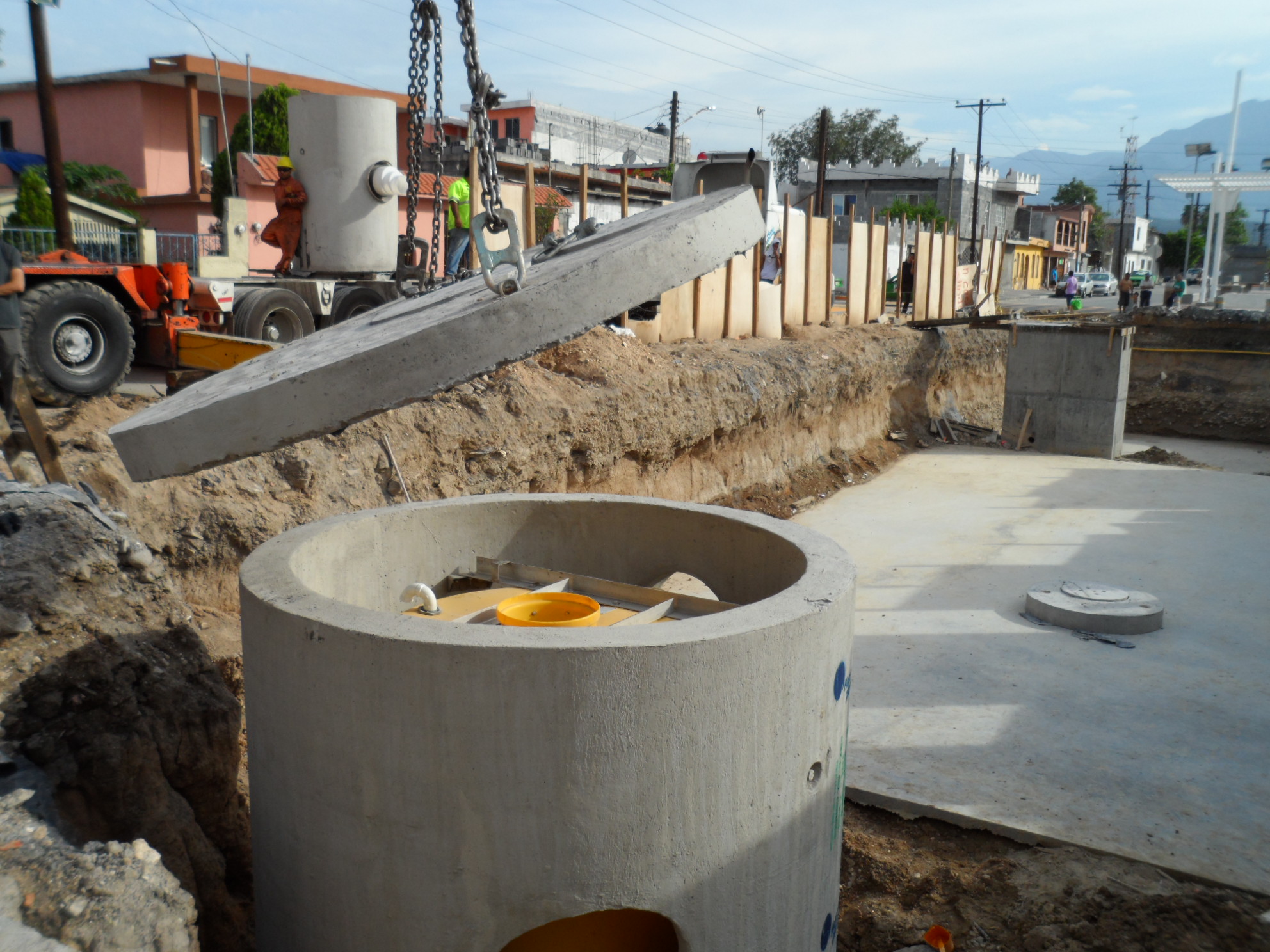

Proyecto de captación pluvial y recuperación urbana
Este proyecto fue parte de los trabajos de Rehabilitación 9 camellones del Paseo Edison liderado por Oxxo y Fundación Femsa, en Monterrey.
En uno de los puntos en los que se habían localizado problemas de inundaciones, se instaló un tren de tratamiento pluvial con el fin de manejar el agua de lluvia y tratarla para garantizar su calidad.
Este tren está conformado por un Downstream Defender® de 8 pies y un Filtro Up –Flo® de 6 módulos, así como dos cisternas de almacenamiento para las cuales se utilizaron las celdas modulares de Wavin una de 62.2 m3 y la otra de 186.5 m3. El agua tratada se utiliza en un sistema de riego por goteo para los 170 encinos sembrados a lo largo de los 8 camellones rehabilitados.
